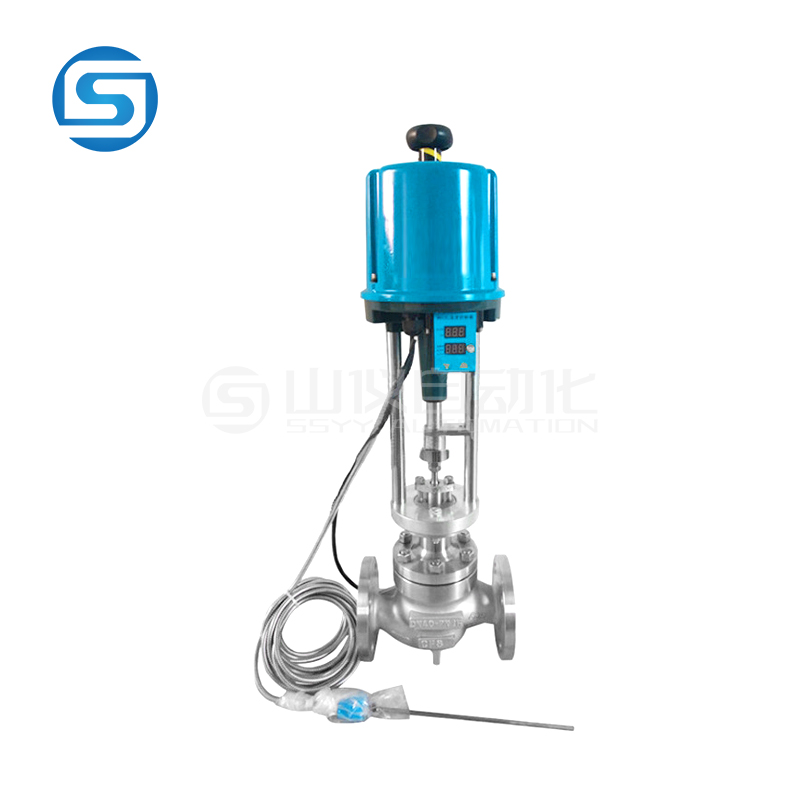

ZZWPE自力式電控溫度調節閥

ZZWPE自力式電控溫度調節閥適用于較大口徑及導熱油控制，ZZWPE自力式調度閥的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

立即咨詢

聯系方式

電話: 021-52137660 18964501477(同微信)

ZZWPE自力式電控溫度調節閥產品概述：

ZZWPE自力式電控溫度調節閥技術參數：

ZZWPE自力式電控溫度調節閥公稱通徑 DN(mm)（閥座直徑 dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數	直級	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 (mm)		16					25			40			60
公稱壓力 PN(Mpa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封： IV級軟密封：VI級
	套筒	硬密封： II級軟密封：VI級
工作溫度 t(℃)		-20~200 -40~250 -40~450 -60~450
信號范圍（ mA.DC）		0~10 4~20
作用方式		電關式電開式
使用環境溫度（ ℃）		電動調節閥： -20~70℃
使用環境濕度		電動調節閥： ≤95%
電源電壓		220V 50Hz

本產品性能指標貫徹 GB/T4213-92 。

ZZWPE自力式電控溫度調節閥配套用電動執行機構有關技術參數：

ZZWPE自力式電控溫度調節閥公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
電動執機機構	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
電動執行機構推力（ N) 全行程時間（S）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
?	電子型	30		30			48			60
消耗功率（ N）	普通型	28					35
	電子型	6		15			25			40

表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

ZZWPE自力式電控溫度調節閥允許壓差：單位： Mpa

公稱通徑 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公稱通徑 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15	?	?	?	?	?	?
2000	6.40	6.40	6.40	4.87	3.11	?	?	?	?	?	?	?	?	?
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53	?	?	?	?	?	?
6000	?	?	?	?	?	?	?	?	1.38	0.91	0.54	?	?	?
6400	?	?	?	?	?	?	?	?	1.45	0.95	0.61	0.40	0.28	0.15
8000	?	?	?	?	?	?	?	?	?	?	?	0.50	0.34	0.19
16000	?	?	?	?	?	?	?	?	?	?	?	0.98	0.68	0.38

ZZWPE自力式電控溫度調節閥允許壓差：單位： Mpa

公稱通徑 (mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88	?	?	?	?	?	?
2000	6.40	6.40	?	?	?	?	?	?	?	?	?
4000	6.40	6.40	6.40	6.40	6.40	?	?	?	?	?	?
6000	?	?	?	?	?	6.40	6.40	6.40	?	?	?
6400	?	?	?	?	?	6.40	6.40	6.40	6.40	6.40	6.40
8000	?	?	?	?	?	?	?	?	6.40	6.40	6.40
16000	?	?	?	?	?	?	?	?	6.40	6.40	6.40

允許壓差值若大于公稱壓力，則取公稱壓力值。

ZZWPE自力式電控溫度調節閥主要性能指標：

序號	ZZWPE自力式電控溫度調節閥項目	單座閥	套筒閥
1	基本誤差（ %）	±2.5
2	回差（ %）	2.0
3	死區（ %）	3.0
4	額定行程偏差（ %）	+2.5
5	額定流量系數偏差（ %）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中規定的斜率偏差

普通型單位：mm

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN 16 40	50	5254	56	58	75	87	95	132	135	155	? ?
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

電子型單位：mm

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150
